廢氣冷凝回收系統專業設計制造全解析-鑫藍環保昆山

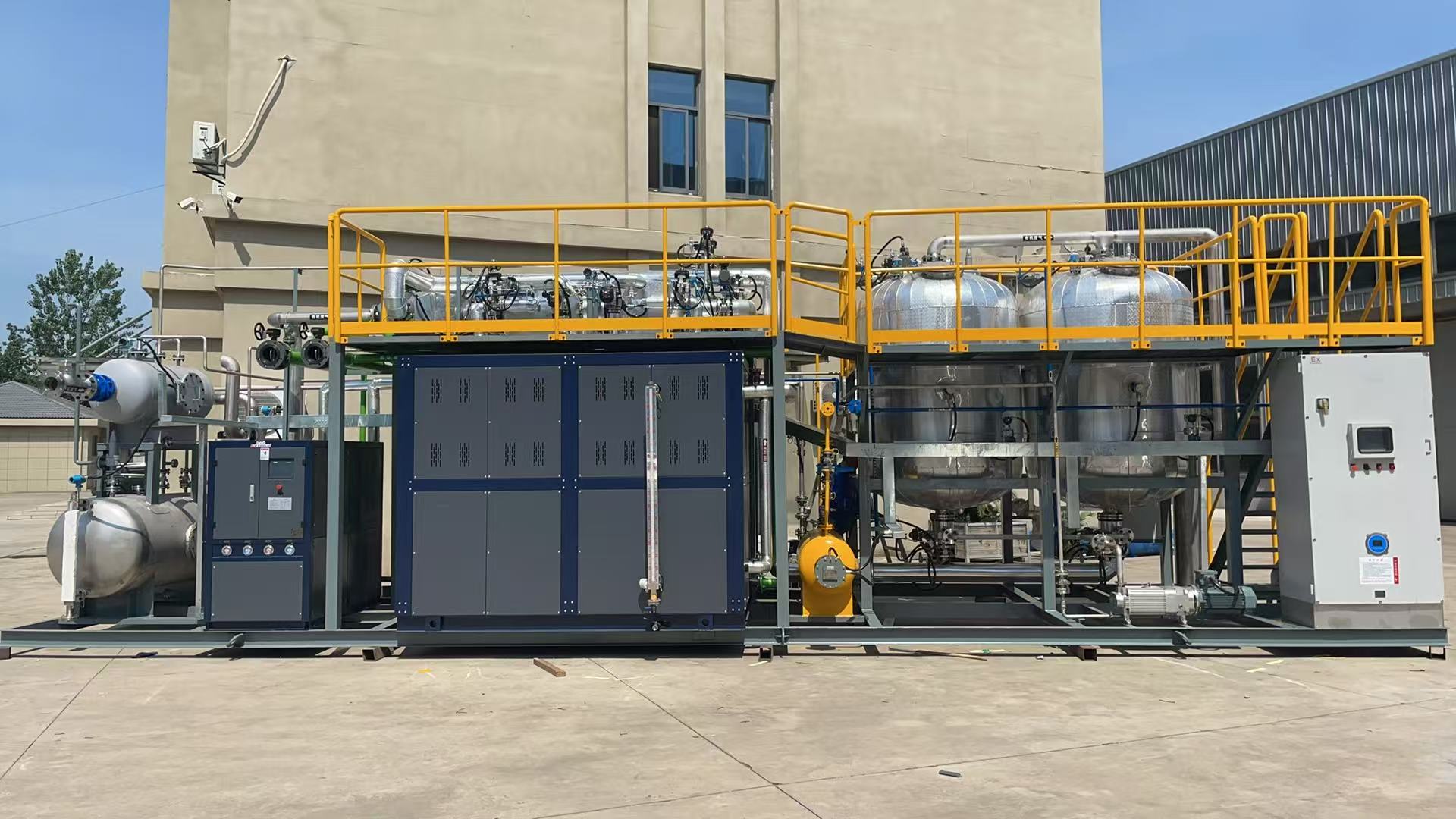

一、系統核心原理與工藝路線
冷凝回收技術基于相變分離原理:利用VOCs在不同溫度下的飽和蒸汽壓差異,通過降低溫度或提高壓力使氣態污染物凝結為液態,實現凈化與資源回收的雙重目標 。

標準工藝流程:
廢氣收集→預處理(除雜/調溫)→多級冷凝(梯次降溫)→氣液分離→溶劑純化→尾氣處理(達標排放)
二、專業設計關鍵步驟
1.廢氣特性分析與參數確定
成分分析:確定 VOCs 種類、濃度 (mg/m³)、濕度、溫度、含塵量
處理風量:根據生產工況計算最大廢氣排放量 (m³/h)
目標指標:回收率 (≥95%)、排放濃度 (≤10-20mg/m³,江浙滬地區更嚴)
2.冷凝工藝方案設計
多級冷凝策略(根據 VOCs 沸點選擇):
冷凝級別 溫度范圍 回收對象 典型介質
一級冷凝 5~20℃ 高沸點組分 (如甲苯,沸點 110.6℃) 冷卻水 / 冷凍水
二級冷凝 -10~-30℃ 中沸點組分 (如乙酸乙酯) 冷凍鹽水 (-15℃)
三級冷凝 -40~-80℃ 低沸點組分 (如丙酮,沸點 56℃) 機械制冷 (-40℃)
深度冷凝 -100~-196℃ 極低沸點組分 (如甲醇) 液氮 (-196℃)
工藝設計要點:
梯度降溫:相鄰級溫差≥15℃,提高換熱效率
冷量匹配:高溫級承擔 80% 負荷,低溫級精細回收
壓力優化:適當增壓 (≤0.3MPa) 可提升冷凝效率 20-30%
3.核心設備選型與設計
冷凝器選擇:
類型 優勢 適用場景
列管式 結構簡單,承壓高,易維護 一般工況,大流量
板式 換熱效率高 (比列管式高 40%), 壓降小 空間受限,清潔介質
螺旋板式 換熱效率極高,不易結垢 含少量雜質的介質
材質選擇標準:
普通廢氣:304 不銹鋼
酸性廢氣:316L 不銹鋼/玻璃鋼
強腐蝕:PTFE 涂層/鈦材
4.制冷系統配置
制冷方式對比:
制冷方式 溫度范圍 適用場景 經濟性
機械制冷 0~-80℃ 連續運行,大處理量 高 (長期)
液氮制冷 -100~-196℃ 間歇性,超低沸點回收 中 (短期)
混合制冷 -40~-100℃ 精準控溫,節能需求高 高 (智能控制)
制冷系統設計關鍵:
制冷量計算:Q=G×(H進-H出)×1.2 (裕量)
壓縮機配置:根據冷量需求和溫度區間選擇
冷凝器與制冷機組匹配:1 臺壓縮機對應 1-2 臺冷凝器
5.智能控制系統設計
核心控制功能:
溫度閉環:根據VOCs濃度實時調節冷凝溫度,精度±0.5℃
流量平衡:控制多級冷凝間流量分配,確保各級效率
智能除霜:自動檢測結霜并執行融霜程序,保障連續運行
安全聯鎖:超壓、超溫、泄漏自動報警并停機保護
數據記錄:實時監測并存儲溫度、壓力、流量、能耗等參數
三、溶劑回收與達標排放設計
1.溶劑純化系統
回收液處理流程:
冷凝液儲罐→過濾→精餾/吸附→純度檢測→回用/出售
純化技術選擇:
單一組分:簡單蒸餾 (純度可達95-99%)
多組分混合:精餾分離 (純度≥99.5%)
痕量雜質:吸附提純 (如活性炭/分子篩)
2.尾氣深度處理 (確保達標)
不凝氣處理方案:
吸附法:活性炭/沸石轉輪,確保排放<10mg/m³
催化氧化:CO/RCO,將VOCs轉化為CO?和H?O, 排放<5mg/m³
冷凝+吸附組合:效率>99.9%, 特別適合超低排放標準地區
四、不同行業應用方案要點
1.化工行業(如二氯甲烷回收)
定制方案:
三級冷凝:-10℃→-40℃→-80℃, 回收率>95%,純度≥99%
材質:全316L不銹鋼,防氯離子腐蝕
防爆等級:ExdIIBT4,滿足危險區域要求
2.鋰電池行業(NMP回收)
專用方案:
吸收+冷凝組合:先用水吸收NMP(效率>99%), 再精餾純化(純度≥99.9%)
負壓操作:降低沸點,節約能耗 30%
溶劑閉環:回收NMP直接回用于涂布工藝,降低原料成本50%+
3.制藥行業(溶劑回收)
綜合方案:
吸附濃縮+冷凝:適用于低濃度、大風量工況
溶劑分類回收:不同溶劑采用獨立冷凝回路,避免交叉污染
溶劑再生系統:實現廢溶劑循環利用,降低危廢處理成本
